Neubau Pfaffendorfer Brücke Koblenz – Schiffsabweiser wachsen

Im Auftrag des Ingenieur­büros Doser Kempen Krause aus Aachen haben wir für die Fa. Bau­unternehmung Meyer aus Altenkirchen die Schiffs­abweiser für den Neubau der Brücke in Koblenz Pfaffendorf mit Unter­stützung der Bundes­anstalt für Wasser­bau aus Karlsruhe (BAW) geplant und statisch berechnet.

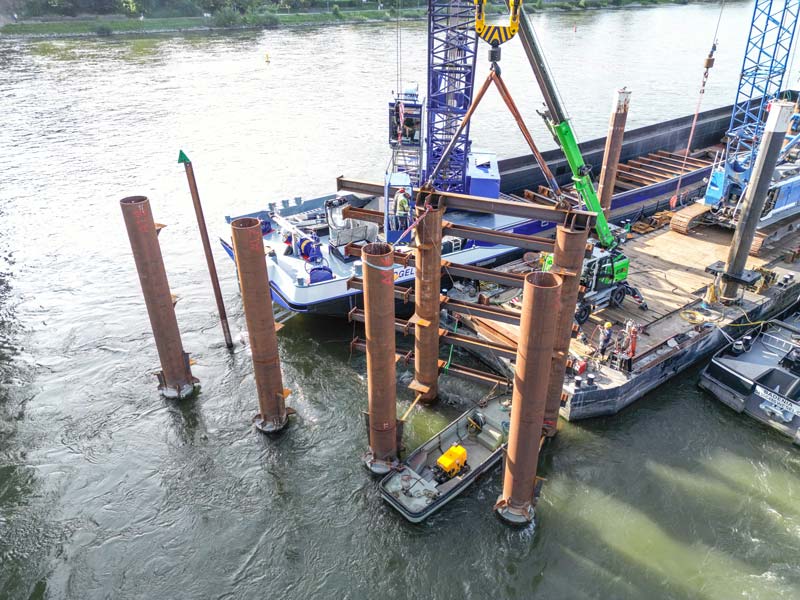

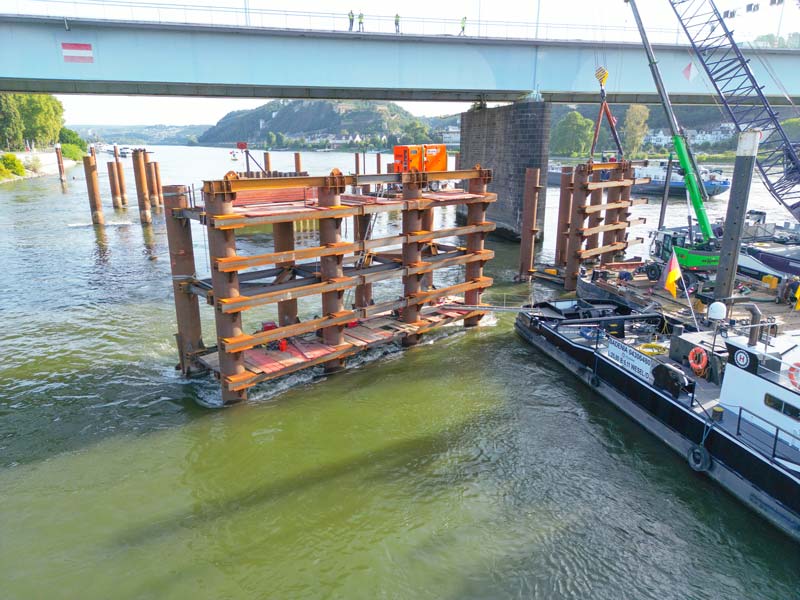

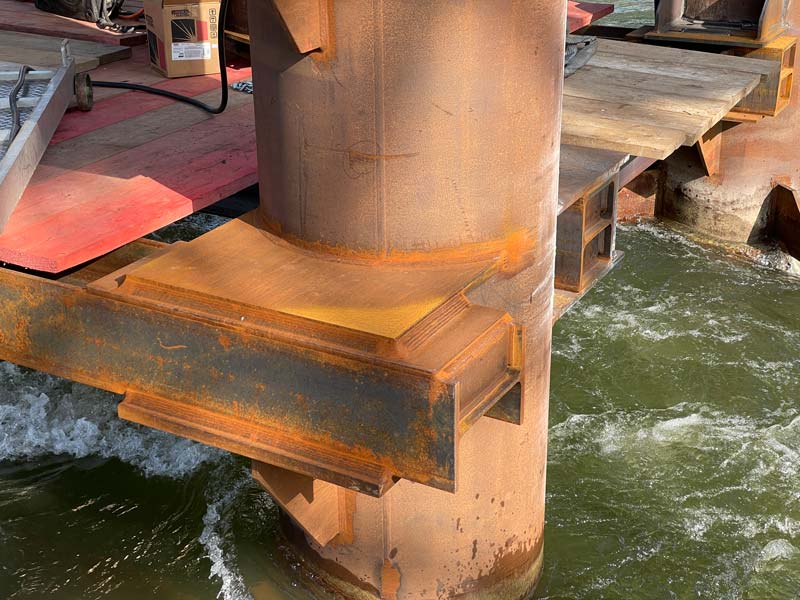

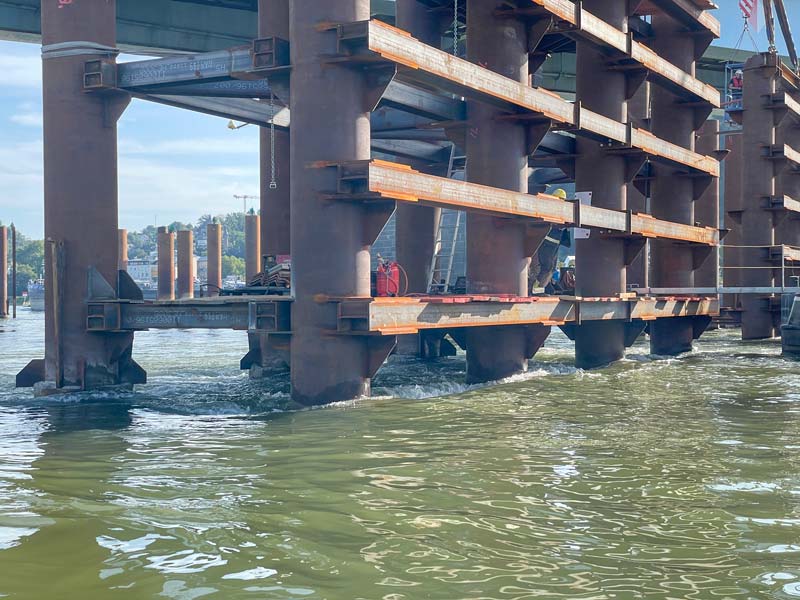

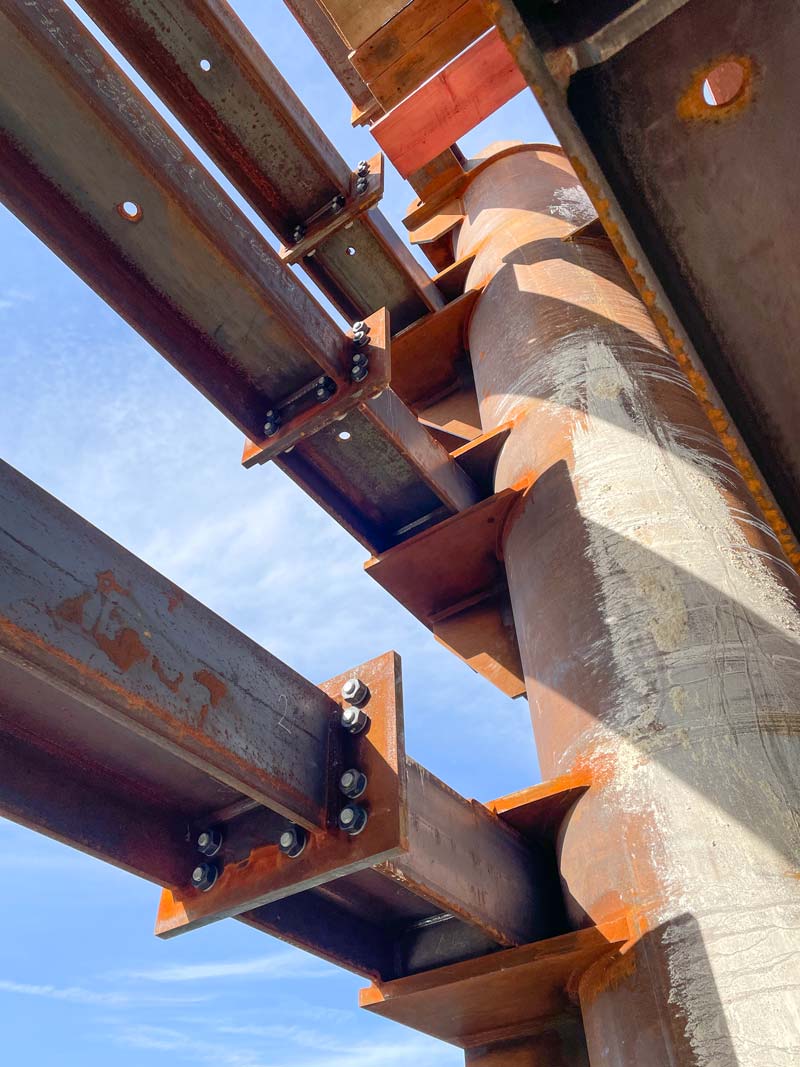

Die Schiffs­abweiser bestehen aus jeweils 8 Stahl­rohren mit einem Durch­messer von 1220mm in der Stahl­güte S420 und werden über horizontale Fachwerk­träger mit­einander gekoppelt.

Ein Schiffs­abweiser hat ein Stahlgewicht von ca. 190t. Sie dienen für die Dauer der Bauzeit der Brücke zum Schutz der Pfeilerbaugruben vor Schiffs­anfahrungen und können eine Schiffsanpralllast von bis zu 6 MN aufnehmen.

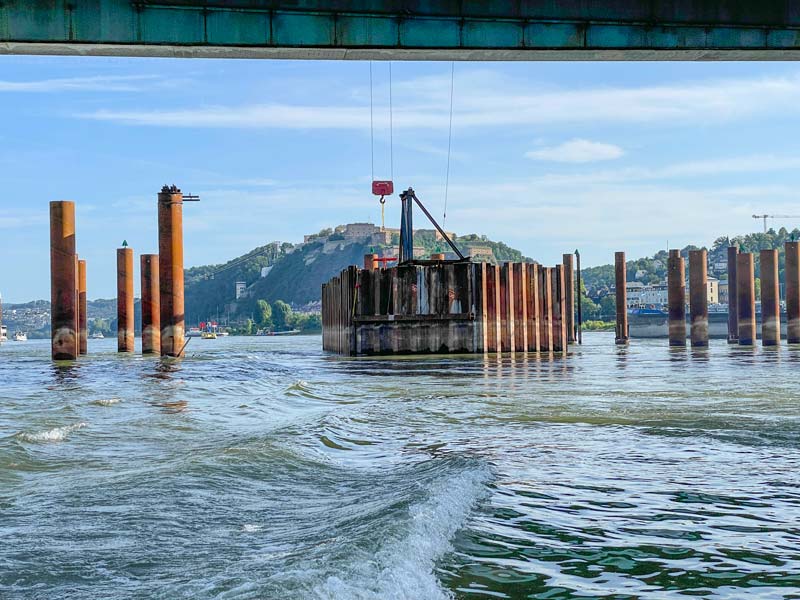

Derzeit werden die Schiffs­abweiser von der Fa. Hülskens Wasser­bau aus Wesel hergestellt. Das schwerste Einzelteil der Schiffs­abweiser hat ein Gewicht von ca. 37 t. Insgesamt werden im Bereich der Baustelle 6 Abweiser hergestellt.
